Станция для бурения (на раме и в блок-боксах)

Станции гидропривода СГП-10,5-6 предназначены для дистанционного управления гидроприводными составными частями противовыбросового оборудования (ПВО) и обогрева превенторов рабочей жидкостью в холодное время года в процессе строительства нефтяных и газовых скважин в макроклиматических районах с умеренным и холодным климатом. Изготавливаются в соответствии с техническими условиями ТУ 3661-011-39048342-2001.

Конструктивные особенности:
  • станции монтируются на открытом жестком каркасе или в утепленном блок-боксе на санях;
  • использование пневмогидроаккумуляторов поршневого типа значительно повышает надежность станции. ПГА, как сосуды, работающие под давлением, ввиду малого индивидуального объема не подлежат регистрации в органах Госгортехнадзора;
  •  безопасная эксплуатация станции обеспечивается системой управления с автоматизированными устройствами поддержания заданных режимов работы, сигнализации и блокировки: датчиком уровня масла, датчиком температуры масла в баке, давления в гидросистеме, аварийной световой и звуковой сигнализацией, системой автоматического включения и отключения модуля обогрева;
  • функция обогрева превенторов с системой автоматического поддержания температуры теплоносителя и его принудительной циркуляцией через камеры обогрева превенторов;
  • функция обогрева блок-бокса;
  • гидрораспределители основного и выносного пульта с плоскими золотниками обеспечивают высокую надежность в работе;
  • подключение потребителей и выносного пульта рукавами высокого давления с быстроразъемными соединениями;
  • компенсирующий ПГА для обеспечения возможности протаскивания колонны труб с замками через закрытый ПУГ включен в состав станции. Регулировка давления закрытия ПУГ осуществляется дистанционно с выносного пульта;
  • электрооборудование во взрывозащищенном исполнении для эксплуатации станции во взрывоопасной зоне класса 2 по ГОСТ Р 51330.9-99. Электрошкаф управления и входящее в него электрооборудование поставляются из Италии и Германии и имеют европейские и Российские сертификаты взрывобезопасности.
Варианты поставки:
  • количество постов управления (от 4 до 9) – по требованию заказчика;
  • количество ПГА – в зависимости от схемы стволовой части ПВО, условного прохода и рабочего давления;
  • по требованию заказчика возможна поставка в открытом исполнении (без установки в блок-бокс).

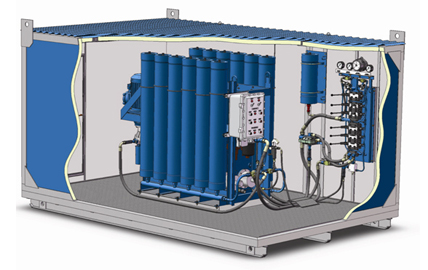

Станция гидропривода СГП-10,5-6 в блок-боксе

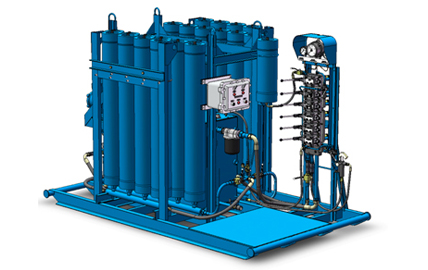

Станция гидропривода СГП-10,5-6 в открытом исполнении
Технические характеристики Станций гидропривода СГП 10,5-6
Макс. типоразмер ОП
Количество постов управления
Рабочее давление, МПа
Давление закрытия ПУГ, МПа
Емкость гидро­бака, л
Кол-во ПГА, шт. /
Емкость одного ПГА, л
Номинальная потребляемая мощность, кВт
Рабочая
температура окружающей среды, °С
Габариты, м
Масса (сухая),
кг
230х35
4-9
14,0
3,5...14,0
1000
8/50
22 (48)
-45…+45
3,5х2,0х2,3(4,6х2,9х2,7)
3100 (6500)
230х70
12/50
3,5х2,0х2,3(4,6х2,9х2,7)
3900 (7300)
425х21
20/50
3,5х2,0х2,3(4,6х3,2х2,7)
5800 (9000)
350х70
28/50
(4,6х3,2х2,7)
(11500)

Примечаине: значения параметров в скобках для исполнения станции гидропривода в блок-боксе
