Станция для КРС (на раме и в блок-боксе)

Станции гидропривода СГП-10,5-2 предназначены для дистанционного управления гидроприводными составными частями противовыбросового оборудования (ПВО) и обогрева превенторов рабочей жидкостью в холодное время года в процессе капитального ремонта нефтяных и газовых скважин в макроклиматических районах с умеренным и холодным климатом. Изготавливаются в соответствии с техническими условиями ТУ 3661-011-39048342-2001.

Конструктивные особенности:
  • станции монтируются на открытом жестком каркасе или в утепленном блок-боксе на санях;
  • использование пневмогидроаккумуляторов поршневого типа значительно повышает надежность станции. ПГА, как сосуды, работающие под давлением, ввиду малого индивидуального объема не подлежат регистрации в органах Госгортехнадзора;
  • безопасная эксплуатация станции обеспечивается системой управления с автоматизированными устройствами поддержания заданных режимов работы, сигнализации и блокировки: датчиком уровня масла, датчиком температуры масла в баке, давления в гидросистеме, аварийной световой и звуковой сигнализацией, системой автоматического включения и отключения модуля обогрева;
  • функция обогрева превенторов с системой автоматического поддержания температуры теплоносителя и его принудительной циркуляцией через камеры обогрева превенторов;
  • функция обогрева блок-бокса;
  • гидрораспределители основного и выносного пульта с плоскими золотниками обеспечивают высокую надежность в работе;
  • подключение потребителей и выносного пульта рукавами высокого давления с быстроразъемными соединениями;
  • электрооборудование во взрывозащищенном исполнении для эксплуатации станции во взрывоопасной зоне класса 2 по ГОСТ Р 51330.9-99. Электрошкаф управления и входящее в него электрооборудование поставляются из Италии и Германии и имеют европейские и Российские сертификаты взрывобезопасности.
Варианты поставки:
  • количество постов управления (2 – 3) – по требованию заказчика;
  • количество ПГА – в зависимости от схемы стволовой части ПВО, условного прохода и рабочего давления;
  • по требованию заказчика возможна поставка в открытом исполнении  и блок-боксе.

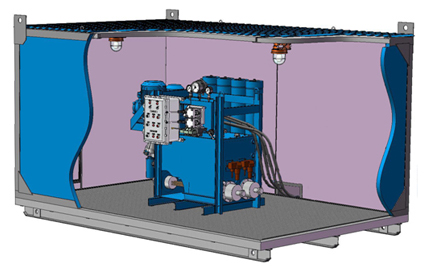

Станция гидропривода СГП-10,5-2 в блок-боксе

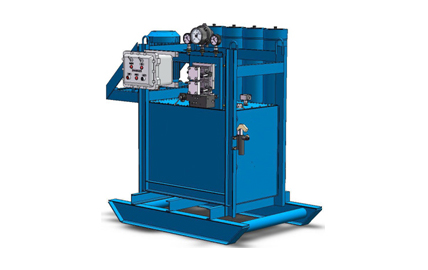

Станция гидропривода СГП-10,5-2 в открытом исполнении
Технические характеристики Станций гидропривода СГП 10,5-2
Назна­чение
Макс. типоразмер ОП
Количество постов управления
Рабочее давление, МПа
Емкость гидро­бака, л
Кол-во ПГА, шт. /
Емкость одного ПГА, л
Номинальная потребляемая мощность, кВт
Рабочая
температура окружающей среды, °С
Габариты, м
Масса (сухая),
кг
для КРС
 230х35
2...3
14,0
400
4/40
11
 (26)
-45…+45
1,7х1,2х1,8
(3,5х2,5х2,5)
1500
(4000)

Примечаине: значения параметров в скобках для исполнения станции гидропривода в блок-боксе
