Манифольд (на раме и в блок-боксе)

Манифольд противовыбросового оборудования предназначен для герметизации устья и обеспечения циркулирования растворов в нефтяных и газовых скважинах в процессе их строительства и ремонта с целью обеспечения безопасного ведения работы, поддержания требуемого давления на устье, предупреждения выбросов и открытых фонтанов, охраны окружающей среды. Изготавливается в соответствии с техническими условиями ТУ 3661-024-39048342-2006 в исполнении К1 / К2 по ГОСТ 13862-90.

Конструктивные особенности:
  • блочная конструкция с размещением блоков глушения и дросселирования на раздельных рамах;
  • входные фланцы блоков глушения и дросселирования оснащены компенсатором, имеющим возможность поворота вокруг продольной оси для облегчения монтажа;
  • для районов крайнего севера блоки глушения и дросселирования поставляются в утепленных блок-боксах, имеющих паровой обогрев и освещение;
Варианты поставки:
  • поставка в соответствии с типовыми схемами противовыбросового оборудования с 1 по 9 по ГОСТ 13862-90 или по согласованной с заказчиком схеме;
  • поставка в открытом исполнении или в утепленном отапливаемом блок-боксе;
  • возможность комплектования сепаратором бурового раствора (по требованию заказчика).

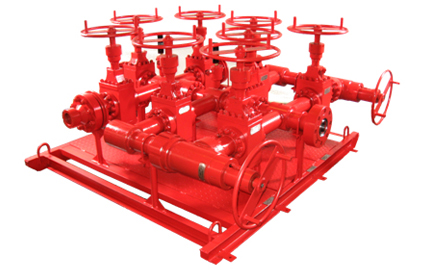

Блок глушения манифольда на раме

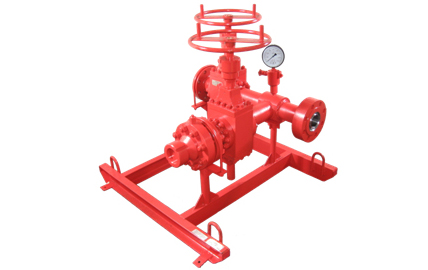

Блок дросселирования манифольда на раме

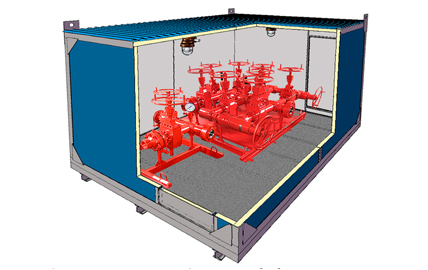

Блоки глушения и дросселирования манифольда в утепленном блок-боксе
Технические характеристики манифольдов противовыбросового оборудования
Рабочее давление, МПа

Условный проход
манифольда,
мм (дюйм)
Диапазон рабочих
температур,
°С
Габариты
блока
глушения
(ДхШхВ), м
Масса блока глушения, кг
Габариты блока дросселиро-вания (ДхШхВ), м
Масса блока дросселиро-вания, кг
Габариты манифольда в блокбоксе(ДхШхВ), м
Масса
манифольда в блок-боксе, кг
21, 35, 70
50 (2 1/16),
65 (2 9/16),
80 (3 1/8)
-45…+100
1,1х1,2х1,2
300…380
2,1х2,2х1,2
1100…1400
4,5х2,9х2,8
4400…4800
