Кольцевые превенторы ПУГ

Превенторы кольцевые предназначены для герметизации устья в процессе строительства, освоения и ремонта скважин вокруг любой части бурильной колонны, а также полного перекрытия устья скважины при отсутствии в ней инструмента. Превенторы позволяют производить протаскивание колонны труб с замками. Изготавливаются в соответствии с техническими условиями ТУ 3661-023-39048342-2006 в исполнении К1 / К2 по ГОСТ 13862-90.

Конструктивные особенности кольцевых превенторов:
  • литые корпуса из высокопрочной легированной термически упрочненной стали;
  • сферический уплотнитель армированный стальными вставками;
  • шпилечное крепление крышки к корпусу превентора обеспечивает простоту замены уплотнителя в полевых условиях;
  • компенсирующий пневмогидроаккумулятор включен в состав станции гидроуправления;
  • уплотнительные кольца из эластомеров на основе PTFE и специального полимера обеспечивают длительный срок службы;
  • встроенная в корпус камера обогрева рабочей зоны уплотнителя. Обогрев осуществляется транзитной подачей газообразного (пар) или жидкого теплоносителя (разогретое масло от станции гидроуправления с модулем обогрева);

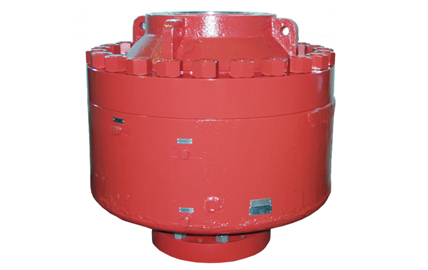

Превентор кольцевой гидравлический

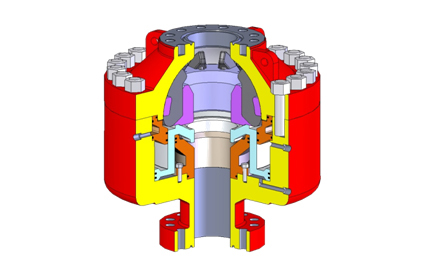

Превентор (схема)
Технические характеристики кольцевых гидравлических превенторов
Обозначение
Условный
проход,
мм
Рабочее
давление,
МПа
Объем масла на закрытие, л
Объем масла на открытие, л
Высота (H),
 мм
Диаметр (D),
мм
Масса,
кг
ПУГ 2-180х21
180
21
17,6
12,6
840
740
1450
ПУГ 2-180х35
35
17,6
12,6
925
770
1830
ПУГ 2-180х70
70
32,6
25,1
971
905
2750
ПУГ 2-230х21
230
21
39,8
28,6
980
940
2340
ПУГ 2-230х35
35
39,8
28,6
1045
1015
3160
ПУГ 2-230х70
70
51,8
40,5
1150
1160
5100
ПУГ 2-280х21
280
21
65,1
51,0
1150
1000
3890
ПУГ 2-280х35
35
65,1
51,0
1156
1214
5200
ПУГ 2-280х70
70
80,7
59,6
1180
1320
7800
ПУГ 2-350х21
350
21
83,5
60,4
1210
1190
5500
ПУГ 2-350х35
35
83,5
60,4
1248
1284
6270
ПУГ 2-350х70
70
109,3
84,2
1355
1380
8580
ПУГ 2-425х21
425
21
82,9
53,2
1310
1270
5570
