Плашечные превенторы с гидроприводом (ППГ)

Превенторы плашечные гидравлические предназначены для герметизации устья в процессе строительства, освоения и ремонта скважин. Изготавливаются в соответствии с техническими условиями ТУ 3661-004-39048342-98, ТУ 3661-019-39048342-2004,ТУ 3661-022-39048342-2006 в исполнении К1 / К2 по ГОСТ 13862-90.

Конструктивные особенности плашечных превенторов:
  • безфланцевое исполнение.
  • до условного прохода 280 мм включительно – превенторы имеют моноблочный кованный корпус из легированной высокопрочной термоупрочненной стали. Сдвоенные превенторы с условным проходом свыше 280 мм собираются из двух одиночных превенторов без использования межпревенторной катушки. Корпуса изготовлены из легированной высокопрочной термоупрочненной стали;
  • оригинальная конструкция малогабаритной плашки, состоящая из цельного корпуса и уплотнителей;
  • рабочие температуры уплотнителей из специальной полимерной композиции от плюс 130°С до минус 50°С (при использовании незамерзающих буровых растворов);
  • долговечность работы и ремонтопригодность в полевых условиях за счёт применения высокопрочных сменных опорно-герметизирующих элементов (сёдел) в корпусе;
  • закрытие плашек может осуществляться вручную при отсутствии управляющего давления;
  • возможность перевода на полностью ручное управление;
  • смена плашек без демонтажа элементов конструкции превентора и гидравлических линий;
  • встроенная камера обогрева. Теплоноситель – пар или разогретое масло от станции гидроуправления с модулем обогрева.
  • дополнительно может поставляться комплект сменных частей (плашки и уплотнители – перечень смотри в каталоге ЗИП), ручной (выносной) привод фиксации плашек, фланцевые катушки и крестовины.

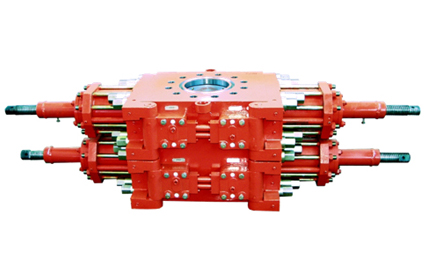

Превентор с кованным корпусом

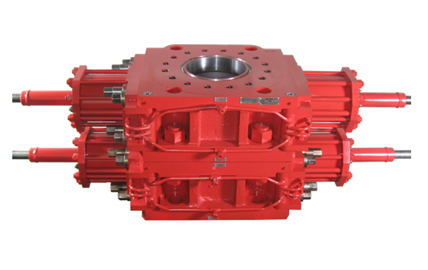

Превентор с литым корпусом

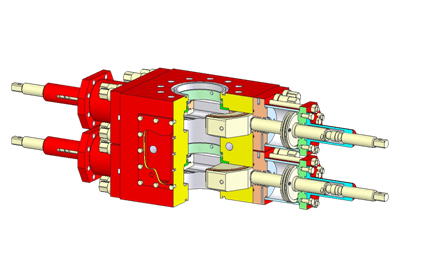

Превентор (схема)
Технические характеристики превенторов плашечных гидравлических
Обозначение
Условный
проход,
мм
Рабочее
давление,
МПа
Объем масла на закрытие, л
Объем масла на открытие, л
Высота (H),
 мм
Длина (L),
мм
Ширина
(W),
мм
Масса,
кг
ППГ 2-156х21
156
21
5,7
5,9
495
1800
540
1450
ППГ 2-156х35
35
495
1800
540
1450
ППГ 2-180х21
180
21
5,7
5,9
495
1800
548
1490
ППГ 2-180х35
35
495
1800
548
1490
ППГ 2-180х70
70
570
1800
636
1690
ППГ 2-230х21
230
21
6,6
6,8
538
1980
665
1790
ППГ 2-230х35
35
6,6
6,6
538
1980
665
1790
ППГ 2-230х70
70
9,8
9,6
670
2080
665
2390
ППГ 2-280х21
280
21
14,2
13,8
600
2122
796
2600
ППГ 2-280х35
35
600
2122
796
2600
ППГ 2-280х70
70
700
2122
846
2900
ППГ 2-350х21
350
21
18,4
17,8
765
2680
820
4360
ППГ 2-350х35
35
765
2680
820
4360
ППГ 2-350х70
70
960
2680
1070
5900
ППГ 2-425х21
425
21
21,5
20,5
758
2930
1010
4600
