Противовыбросовое оборудование

Противовыбросовое оборудование предназначено для герметизации устья нефтяных и газовых скважин в процессе их строительства и ремонта с целью безопасного ведения работ, предупреждения выбросов и открытых фонтанов, охраны недр и окружающей среды. Противовыбросовое оборудование изготавливается в соответствии с техническими условиями ТУ 3661-030-39048342-2006, соответствует ГОСТ 13862-90, ГОСТ 27743-88, ГОСТ 12.2.115-86, ГОСТ 12.1.003-83, ГОСТ 12.1.012.-90, ГОСТ 12.2-003-91, ГОСТ 12.2.007.0-75, ПБ-08-624-03. Противовыбросовое оборудование изготавливается в исполнении К1/К2 по ГОСТ 13862-90.

Комплексы противовыбросового оборудования обеспечивают проведение следующих работ:
  • герметизацию скважины, включающую закрывание-открывание плашек (уплотнителя) превенторов без давления и под давлением;
  • спуск-подъем колонны бурильных труб при герметизированном устье, включая протаскивание замковых соединений, расхаживание труб, подвеску колонны труб на плашки и удержание ее в скважине плашками при выбросе;
  • циркуляцию бурового раствора с созданием регулируемого противодавления на забой и дегазацию бурового раствора;
  • оперативное управление гидроприводными составными частями оборудования.
ОАО "Станкотехника" выпускает противовыбросовое оборудование с 1 по 9 схему согласно ГОСТ 13862-90 под условные диаметры проходного отверстия 156, 180, 230, 280, 350 и 425 мм с боковыми отводами под манифольд 50, 65, 80 мм на рабочее давление 21, 35, 70 МПа в исполнении К1 и К2. Все оборудование сертифицировано и имеет разрешение на применение ФСЭТАН.

Основные составные части противовыбросового оборудования:

  1. Стволовая часть, включающая:
    1. устьевую крестовину с отводами под манифольд;
    2. сдвоенный плашечный превентор (гидравлический, гидравлический с возможностью переналадки на ручное управление, с ручным приводом). Дополнительно может поставляться привод ручной фиксации плашек;
    3. гидравлический кольцевой превентор (вращающийся или невращающийся);
    4. адаптерную катушку.
  2. Манифольд, влючающий:
    1. две устьевые (коренные) задвижки с ручным или гидравлическим приводом;
    2. дистанционные (импульсные) трубы;
    3. блок глушения;
    4. блок дросселирования;
    5. блок-бокс для размещения блоков глушения и дросселирования (по требованию заказчика);
    6. сепаратор бурового раствора (по требованию заказчика);
    7. сбросные трубы (выкиды) (по требованияю заказчика).
  3. Станция гидроуправления превенторами и гидроуправляемыми задвижками.

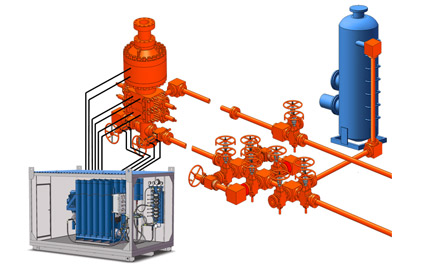

Основные составные части противовыбросового оборудования

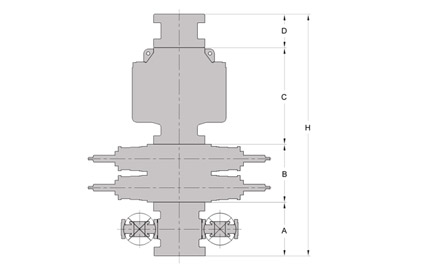

Стволовая часть противовыбросового оборудования

Стволовая часть противовыбросового оборудования

Стволовая часть
А, мм
B, мм
С, мм
D,мм
Полная высота(Н),
мм
Масса,
кг
ОП2(4)-156х21
680
495
350
1525
1817
ОП2(4)-156х35
680
495
350
1525
1837
ОП5-180х21
680
495
840
425
2440
3221
ОП5-180х35
680
495
925
425
2525
3676
ОП5-180х70
680
570
971
425
2646
5229
ОП5-230х21
600
538
980
350
2468
4555
ОП5-230х35
680
538
1045
450
2713
5740
ОП5-230х70
710
670
1150
500
3030
8584
ОП5-280х21
700
600
1150
450
2900
7370
ОП5-280х35
730
600
1156
450
2936
8758
ОП5-280х70
780
700
1180
500
3160
12342
ОП5-350х21
710
765
1210
440
3125
11040
ОП5-350х35
710
765
1248
440
3163
11880
ОП5-350х70
830
960
1355
550
3695
16975
ОП5-425х21
700
758
1310
440
3208
11325
